وقتی صبح آماده‌ی حرکت هستید و ناگهان ماکسیما روشن نمی‌شود، یکی از اولین سؤالاتی که پیش می‌آید این است که رله استارت ماکسیما کجاست و چطور می‌توان آن را بررسی کرد. این قطعه کوچک اما حیاتی، وظیفه دارد برق باتری را در لحظه استارت به موتور برساند و در صورت خرابی، حتی سالم‌ترین باتری هم نمی‌تواند خودرو را روشن کند.
بسیاری از رانندگان، به‌خصوص در مواقع اضطراری، به دنبال پیدا کردن سریع فیوز استارت ماکسیما یا حتی خود استارت ماکسیما هستند تا مشکل را شناسایی و رفع کنند. اما واقعیت این است که دانستن محل دقیق رله و فیوز، علاوه بر صرفه‌جویی در زمان، می‌تواند از هزینه‌های غیرضروری و تعمیرات اشتباه جلوگیری کند. حتی اگر قصد مراجعه به یک تعمیرگاه ماکسیما را داشته باشید، آگاهی از این موارد به شما کمک می‌کند تا با اطمینان بیشتری مشکل را توضیح دهید و از صرف هزینه‌های اضافی پرهیز کنید.
در این مقاله، با رویکردی کاملاً عملی و مرحله‌به‌مرحله، مکان دقیق رله استارت و فیوز مربوط به آن را بررسی می‌کنیم، روش‌های تست سریع و دقیق آن را توضیح می‌دهیم و نکات ایمنی مهمی را یادآور می‌شویم تا بتوانید بدون خطر و با اطمینان کامل مشکل را عیب‌یابی کنید.

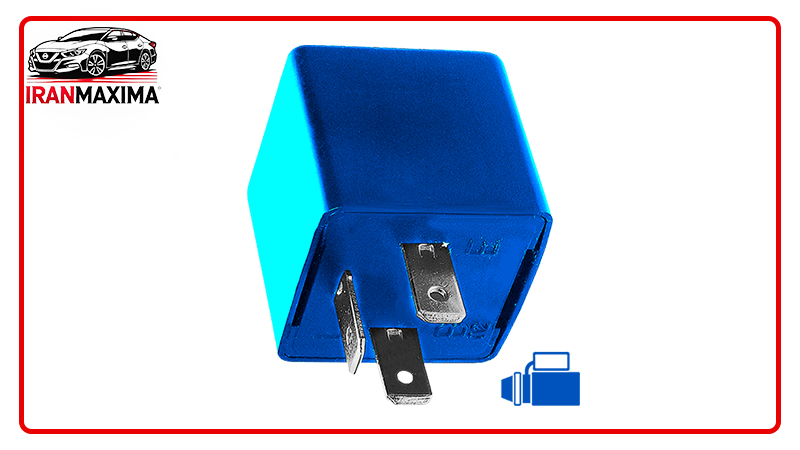

رله استارت ماکسیما کجاست؟

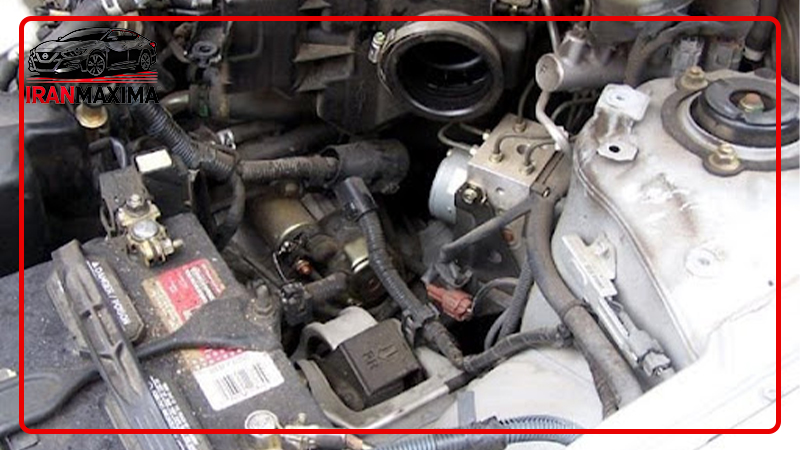

رله استارت ماکسیما یک قطعه کوچک اما کلیدی در سیستم برق خودرو است که مسیر جریان برق از باتری به موتور استارت را کنترل می‌کند. محل قرارگیری این رله در اکثر مدل‌های ماکسیما موجود در ایران، داخل باکس رله و فیوز محفظه موتور قرار دارد. این باکس معمولاً در سمت راننده، نزدیک باتری یا در کنار گلگیر داخلی نصب شده است و با باز کردن درپوش آن، می‌توانید مجموعه‌ای از فیوزها و رله‌ها را مشاهده کنید.
رله استارت معمولاً ابعادی مکعبی و رنگی متفاوت (اغلب مشکی یا خاکستری) دارد و در کنار رله‌های دیگری مانند رله فن خنک‌کننده، رله کمپرسور کولر و رله ECM قرار گرفته است. تشخیص دقیق آن بدون راهنمای چیدمان ممکن است دشوار باشد، به همین دلیل در زیر یا داخل درپوش باکس، دیاگرام چیدمان رله‌ها و فیوزها (Relay Layout) چاپ شده که نام و محل هر قطعه را مشخص می‌کند.
در برخی نسخه‌های ماکسیما (به‌ویژه مدل‌های مونتاژی و وارداتی)، موقعیت دقیق این رله ممکن است کمی متفاوت باشد، اما همچنان در همان باکس اصلی محفظه موتور قرار دارد. برای دسترسی، کافی است خودرو را خاموش کرده، باتری را از مدار خارج کنید و سپس با یک فشار ملایم روی قفل درپوش، آن را باز کنید.
یافتن سریع رله استارت نه تنها به عیب‌یابی سریع کمک می‌کند، بلکه مانع از جابجایی اشتباه با سایر رله‌ها و ایجاد مشکلات جانبی می‌شود. در ادامه، به بررسی محل فیوز استارت ماکسیما و ارتباط آن با عملکرد رله خواهیم پرداخت تا بتوانید یک دید کامل از سیستم استارت خودرو به دست آورید.
فیوز استارت ماکسیما کجاست؟
فیوز استارت ماکسیما وظیفه محافظت از مدار برق استارت را بر عهده دارد و در صورت بروز اتصال کوتاه یا افزایش ناگهانی جریان، از آسیب دیدن رله و موتور استارت جلوگیری می‌کند. محل این فیوز در اکثر مدل‌های ماکسیما موجود در ایران، داخل باکس فیوز و رله محفظه موتور قرار دارد؛ همان جعبه‌ای که رله استارت هم در آن جای گرفته است. این باکس معمولاً در سمت راننده و در نزدیکی باتری نصب شده و با باز کردن درپوش آن، می‌توانید به فیوزها و رله‌ها دسترسی پیدا کنید.
فیوز استارت معمولاً یک فیوز تیغه‌ای (Blade Fuse) با آمپر مشخص (اغلب بین ۳۰ تا ۴۰ آمپر) است و به دلیل جریان بالای مدار استارت، از نوع فیوزهای بزرگ‌تر (MAXI Fuse) استفاده می‌شود. برای تشخیص دقیق، می‌توانید از دیاگرام فیوزها (Fuse Layout) که روی درپوش یا دفترچه راهنمای خودرو درج شده کمک بگیرید. در این دیاگرام، فیوز استارت با عنوان‌هایی مانند Starter Fuse یا IGN Fuse مشخص شده است.
در برخی نسخه‌ها، علاوه بر فیوز اصلی در باکس محفظه موتور، یک فیوز کمکی یا مرتبط نیز در جعبه فیوز داخل کابین (زیر داشبورد سمت راننده) وجود دارد که وظیفه آن تغذیه مدار کنترلی رله استارت است. بنابراین هنگام عیب‌یابی، بهتر است هر دو محل بررسی شوند.
دسترسی سریع به فیوز استارت و اطمینان از سالم بودن آن، یکی از ساده‌ترین و کم‌هزینه‌ترین مراحل در فرایند تشخیص علت استارت نخوردن ماکسیما است. در بخش بعد، به سراغ دسترسی، تست و تعویض رله استارت ماکسیما می‌رویم تا بتوانید با روش‌های مطمئن، مشکل را دقیق‌تر شناسایی و برطرف کنید.
مطالعه مقالات مرتبط: جعبه فیوز ماکسیما کجاست؟
دسترسی، تست و تعویض رله استارت ماکسیما
عیب‌یابی و تعویض رله استارت ماکسیما فرآیندی است که با رعایت چند نکته ایمنی و استفاده از ابزار مناسب، حتی برای یک تعمیرکار نیمه‌حرفه‌ای هم امکان‌پذیر است. در ادامه، مراحل را به ترتیب توضیح می‌دهیم.
ابزار لازم و نکات ایمنی (قطع باتری، دستکش، عدم پل‌زنیِ خطرناک)
قبل از شروع کار، ایمنی را در اولویت قرار دهید. قطع اتصال منفی باتری اولین قدم است تا از خطر برق‌گرفتگی یا اتصال کوتاه جلوگیری شود. استفاده از دستکش عایق و در صورت امکان عینک ایمنی، توصیه می‌شود. هرگز برای تست، اقدام به پل‌زنی مستقیم رله به باتری نکنید، چون این کار می‌تواند باعث آسیب شدید به مدار برق یا حتی آتش‌سوزی شود.
ابزارهای پیشنهادی:
-
پیچ‌گوشتی دوسو یا چهارسو (برای باز کردن درپوش باکس رله)
-
انبردست یا ابزار کشنده فیوز/رله
-
مولتی‌متر دیجیتال یا آنالوگ
-
چراغ قوه کوچک برای دید بهتر داخل باکس
مراحل دسترسی به باکس رله و بیرون‌آوردن رله
۱. خودرو را خاموش کرده و باتری را قطع کنید.
۲. درپوش باکس رله و فیوز محفظه موتور را پیدا کنید (معمولاً سمت راننده، کنار باتری یا گلگیر).
۳. با فشار دادن ضامن یا پیچ‌گوشتی، درپوش را باز کنید.
4. با استفاده از دیاگرام چاپ‌شده روی درپوش، محل دقیق رله استارت را پیدا کنید.
۵. به آرامی و بدون فشار ناگهانی، رله را به سمت بالا بکشید تا از سوکت جدا شود.
تست سریع با تعویض موقتی (Swap) با رله هم‌کد
اگر یک رله دیگر با شماره فنی و تعداد پین مشابه در باکس وجود دارد (مثلاً رله فن یا کولر)، می‌توانید موقتاً آن را با رله استارت جابجا کنید. اگر پس از جابجایی خودرو استارت خورد، به احتمال زیاد رله معیوب بوده است. این روش برای تشخیص سریع کاربرد دارد، اما به عنوان راه‌حل دائمی توصیه نمی‌شود.
تست دقیق با مولتی‌متر (پین‌ها، مقاومت سیم‌پیچ، ولتاژ ورودی/خروجی)
برای اطمینان ۱۰۰٪ از سلامت رله، از مولتی‌متر استفاده کنید:
-
مقاومت بین پین‌های سیم‌پیچ (معمولاً بین ۷۰ تا ۹۰ اهم) را اندازه‌گیری کنید. مقاومت صفر یا بی‌نهایت نشان‌دهنده خرابی است.
-
ولتاژ ورودی به پایه تغذیه را در حالت استارت‌زدن بررسی کنید (باید ولتاژ باتری باشد).
-
خروجی رله را هنگام فعال‌شدن کنترل کنید؛ نبود ولتاژ خروجی، نشانه عملکرد ناقص است.
نصب مجدد و چک نهایی استارت
پس از اطمینان از سلامت یا تعویض رله، آن را با دقت در سوکت نصب کنید تا پایه‌ها کاملاً در جای خود قرار گیرند. سپس باتری را متصل کنید و خودرو را روشن کنید. به صدای کلیک استارت و عملکرد روان موتور دقت کنید. اگر مشکل رفع شد، درپوش باکس را محکم ببندید تا از ورود گردوغبار و رطوبت جلوگیری شود.
نکات ایمنی و خطاهای رایج
کار با سیستم برق ماکسیما، به‌ویژه بخش استارت، نیاز به دقت و رعایت کامل اصول ایمنی دارد. حتی یک اشتباه کوچک می‌تواند منجر به هزینه‌های سنگین یا خطرات جانی شود. در ادامه به رایج‌ترین خطاهایی که هنگام عیب‌یابی یا تعویض رله استارت ماکسیما رخ می‌دهد می‌پردازیم تا از آن‌ها اجتناب کنید.
اشتباه در جابجایی رله مشابه (Cooling Fan/AC/ECM)
یکی از رایج‌ترین اشتباهات، جابجا کردن رله استارت با یک رله مشابه در باکس رله است. در نگاه اول، رله‌های کولر (AC)، فن خنک‌کننده (Cooling Fan) یا حتی رله ECM ممکن است از نظر ابعاد و تعداد پین مشابه باشند. اما این به معنای کارکرد یکسان آن‌ها نیست.
جابجایی اشتباه ممکن است باعث از کار افتادن سیستم‌های حیاتی مثل فن رادیاتور یا کنترل موتور شود و در مواردی حتی به ماژول‌های حساس آسیب برساند. برای جلوگیری از این خطا:
-
قبل از هر اقدامی، دیاگرام روی درپوش باکس را مطالعه کنید.
-
شماره فنی رله و چیدمان پین‌ها را بررسی کنید.
-
اگر نیاز به تست Swap دارید، مطمئن شوید که رله جایگزین دقیقاً همان کد و مشخصات را دارد.
خطرات پل‌زدن مستقیم رله/باتری
برخی افراد برای تست سریع رله، اقدام به پل‌زدن مستقیم پایه‌های رله به باتری می‌کنند. این کار، اگرچه ممکن است موقتاً مدار را فعال کند، اما ریسک بالایی دارد:
-
احتمال ایجاد جرقه شدید و آتش‌سوزی.
-
سوختن سیم‌کشی به دلیل عبور جریان بیش از حد.
-
آسیب به سایر قطعات الکترونیکی در مدار استارت.
راه‌حل امن‌تر، استفاده از مولتی‌متر یا تستر رله است. این ابزارها امکان بررسی دقیق عملکرد رله را بدون خطرات جانبی فراهم می‌کنند.
عدم سفتی اتصالات و پیامدهای حرارتی
یکی از مشکلات کمتر دیده‌شده اما بسیار خطرناک، شل‌بودن اتصالات برق در محل نصب رله یا کابل‌های مرتبط است. وقتی اتصال محکم نباشد، مقاومت الکتریکی افزایش پیدا می‌کند و این باعث تولید گرما در محل اتصال می‌شود. در طول زمان، این گرما می‌تواند:
-
سوکت رله را ذوب کند.
-
مسیر جریان برق را مختل کند و باعث استارت نخوردن خودرو شود.
-
حتی موجب آتش‌سوزی در محفظه موتور گردد.
برای پیشگیری: -
پس از نصب مجدد رله، با فشار دست بررسی کنید که کاملاً در سوکت جا افتاده باشد.
-
هرگونه آثار سوختگی یا تغییر رنگ پلاستیک سوکت را جدی بگیرید.
-
اگر اتصال لق است، قبل از استفاده مجدد آن را تعمیر یا تعویض کنید.
جمع بندی
آشنایی با محل دقیق رله استارت ماکسیما و فیوز استارت ماکسیما، به شما کمک می‌کند تا در صورت بروز مشکل در سیستم استارت، سریع‌تر و با هزینه کمتر عیب‌یابی را انجام دهید. در این راهنما، ابتدا مکان دقیق این قطعات در باکس رله و فیوز محفظه موتور را بررسی کردیم و سپس روش‌های دسترسی، تست سریع و دقیق، و تعویض آن‌ها را به صورت مرحله‌به‌مرحله توضیح دادیم. همچنین با نکات ایمنی مهم و خطاهای رایجی که می‌تواند منجر به خرابی‌های جدی‌تر شود آشنا شدید.
با رعایت اصولی که گفته شد، می‌توانید از آسیب‌های پرهزینه به سیستم برق ماکسیما جلوگیری کنید و در مواقع اضطراری، به جای سردرگمی، سریع و ایمن اقدام کنید. به خاطر داشته باشید که همیشه قبل از هرگونه اقدام، باتری را از مدار خارج کرده و از ابزارهای استاندارد استفاده کنید.
اگر این مطلب برایتان مفید بود، پیشنهاد می‌کنیم سایر راهنماهای تخصصی ماکسیما در زمینه سیستم برق و استارت را نیز مطالعه کنید. همچنین خوشحال می‌شویم تجربه‌ها یا پرسش‌های خود را در بخش نظرات با ما و دیگر دارندگان ماکسیما به اشتراک بگذارید تا این اطلاعات برای همه کامل‌تر و کاربردی‌تر شود.
سوالات متداول
۱. رله استارت ماکسیما کجاست؟
رله استارت ماکسیما در بیشتر مدل‌های موجود در ایران، داخل باکس رله و فیوز محفظه موتور و در سمت راننده، کنار باتری یا گلگیر قرار دارد. محل دقیق آن روی دیاگرام چاپ‌شده روی درپوش باکس مشخص شده است.
۲. فیوز استارت ماکسیما کجاست؟
فیوز اصلی استارت در همان باکس رله و فیوز محفظه موتور قرار دارد و معمولاً از نوع تیغه‌ای بزرگ (MAXI Fuse) با آمپر بالا است. در برخی مدل‌ها، یک فیوز کمکی نیز در جعبه فیوز داخل کابین وجود دارد.
۳. علائم خرابی رله استارت ماکسیما چیست؟
از کار افتادن کامل استارت، صدای کلیک بدون چرخیدن موتور، استارت‌زدن نامنظم یا گاهی روشن‌شدن خودرو پس از چند بار تلاش، از نشانه‌های خرابی رله استارت هستند.
۴. آیا می‌توان رله استارت ماکسیما را با رله مشابه جایگزین کرد؟
تنها در شرایط اضطراری و برای تست کوتاه‌مدت می‌توان از رله مشابه با همان شماره فنی و پین‌اوت استفاده کرد. استفاده دائمی از رله غیرهمسان می‌تواند به سیستم برق یا سایر قطعات آسیب برساند.
۵. آیا تعویض رله استارت ماکسیما نیاز به مکانیک دارد؟
در صورت داشتن دانش پایه برق خودرو و رعایت نکات ایمنی، می‌توان رله استارت را با ابزار ساده تعویض کرد. با این حال، برای تست دقیق و تشخیص علت اصلی مشکل، مراجعه به تعمیرکار متخصص توصیه می‌شود.
