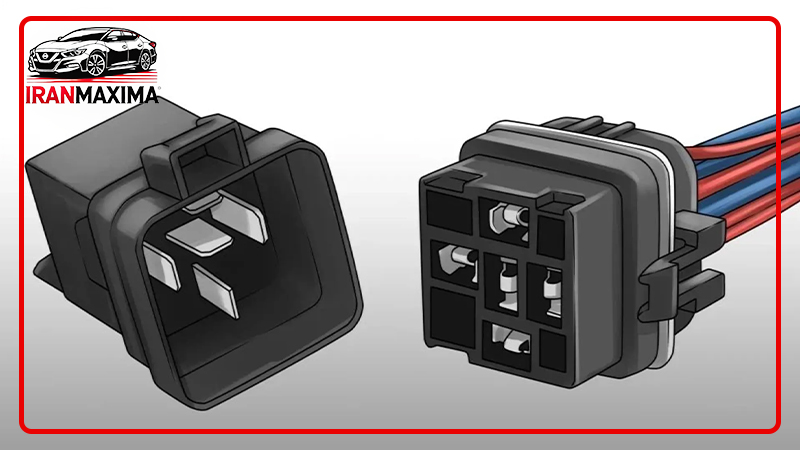

اگر خودروی ماکسیما دارید و اخیراً متوجه شدید فن موتور کار نمی‌کند یا دمای موتور بیشتر از حد معمول بالا می‌رود، احتمالاً اولین سوالی که به ذهن‌تان می‌رسد این است: رله فن ماکسیما کجاست؟ رله فن یکی از قطعات کلیدی در سیستم خنک‌کننده ماکسیما است که وظیفه دارد در زمان مناسب، جریان برق را به فن برساند و از داغ شدن بیش‌ازحد موتور جلوگیری کند. وقتی این قطعه دچار مشکل می‌شود یا به درستی عمل نمی‌کند، می‌تواند باعث افزایش دما، اختلال در عملکرد فن و حتی آسیب به موتور شود.
در این مقاله از ایران ماکسیما، قرار است به زبان ساده و دقیق، محل دقیق رله فن ماکسیما را پیدا کنیم، تفاوت مدل‌های آن را بررسی کنیم، و با نشانه‌های خرابی و روش تست این قطعه مهم آشنا شویم.
رله فن ماکسیما کجاست؟

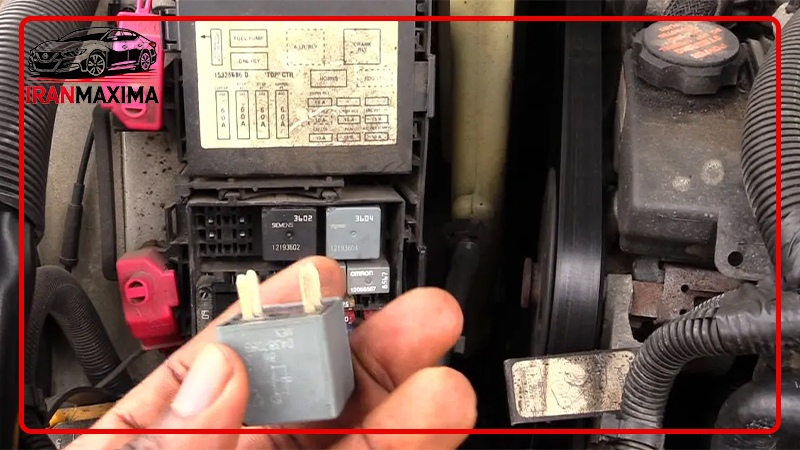

رله فن ماکسیما در بخش جلویی خودرو، داخل جعبه فیوز موتور قرار دارد؛ این قطعه معمولاً در جعبه فیوز نزدیک باتری و سمت راننده در محفظه موتور نصب شده است. بسته به مدل و سال تولید ماکسیما، ممکن است جای دقیق رله کمی متفاوت باشد، اما در اکثر نسخه‌های موجود در ایران، شما می‌توانید دو یا سه رله مرتبط با سیستم فن را داخل همین جعبه پیدا کنید.
داخل درب جعبه فیوز، معمولاً یک نقشه یا دیاگرام ساده چاپ شده که محل هر رله و فیوز را مشخص می‌کند. در این نقشه، معمولاً رله‌های فن با عناوینی مانند “Fan Relay” یا “Cooling Fan” مشخص شده‌اند. در برخی مدل‌ها، ممکن است دو رله برای فن وجود داشته باشد:
-
رله فن سرعت پایین (Low Speed)
-
رله فن سرعت بالا (High Speed)
این رله‌ها با هم کار می‌کنند تا سرعت چرخش فن را بسته به دمای موتور کنترل کنند. اگر فن ماکسیما شما کار نمی‌کند یا فقط در سرعت بالا فعال می‌شود، احتمال زیاد یکی از این رله‌ها دچار مشکل شده است.
نکته مهم برای تشخیص راحت‌تر:
در بسیاری از ماکسیماهای موجود در بازار ایران، رله فن‌ها رنگ متفاوتی دارند (مثلاً خاکستری یا آبی) و نسبت به بقیه رله‌ها کمی بزرگ‌تر هستند. اگر هنوز مطمئن نیستید کدام رله مربوط به فن است، با مراجعه به نقشه روی درب جعبه فیوز یا بررسی دفترچه راهنمای ماکسیما، می‌توانید دقیقاً آن را تشخیص دهید.
مطالعه مقاله مرتبط: راهنمای جعبه فیوز ماکسیما
در خودروهای ماکسیما، برخلاف برخی خودروهای دیگر، هیچ رله‌ای خارج از جعبه فیوز اصلی برای فن وجود ندارد؛ بنابراین، اگر فن ماشین‌تان کار نمی‌کند، اولین جایی که باید بررسی کنید همین جعبه فیوز داخل موتور کنار باتری است.
آیا فقط یک رله وجود دارد؟
خیر. در ماکسیما معمولاً دو رله برای فن وجود دارد که هرکدام برای یک مرحله از عملکرد فن طراحی شده‌اند. برخی مدل‌ها ممکن است حتی رله سوم برای فن تهویه یا کولر نیز داشته باشند.
آموزش پیدا کردن و تست رله فن ماکسیما
برای اینکه بتوانید به‌صورت عملی محل دقیق رله فن ماکسیما را پیدا کرده و از سلامت آن اطمینان حاصل کنید، در این بخش قدم‌به‌قدم مراحل را به شما آموزش می‌دهیم. این راهنما به‌گونه‌ای طراحی شده که حتی اگر اطلاعات فنی زیادی ندارید، باز هم بتوانید به‌راحتی رله فن را پیدا، تست و در صورت نیاز تعویض کنید.
مرحله اول: آماده‌سازی برای بررسی
قبل از شروع:
-
خودرو را خاموش کرده و اجازه دهید موتور کمی خنک شود.
-
کاپوت را باز کرده و به سمت جعبه فیوز داخل محفظه موتور بروید (کنار باتری، سمت راننده).
-
درپوش جعبه فیوز را بردارید؛ پشت این درپوش معمولاً یک دیاگرام از محل رله‌ها و فیوزها قرار دارد.
مرحله دوم: پیدا کردن رله فن
در ماکسیما، معمولاً دو یا سه رله مرتبط با فن رادیاتور وجود دارد:
-
رله سرعت پایین (Low Speed Fan Relay)
-
رله سرعت بالا (High Speed Fan Relay)
-
و در برخی مدل‌ها، رله سوم برای کولر یا فن تهویه
این رله‌ها اغلب با رنگ خاکستری یا آبی مشخص می‌شوند و در دیاگرام با برچسب‌هایی مانند “Fan HI”, “Fan LO” یا “Cooling Fan” نشان داده می‌شوند.
نکته کاربردی: اگر رله خاصی برای شما قابل شناسایی نیست، می‌توانید از راهنمایی داخل دفترچه راهنمای ماکسیما یا دیاگرام چاپ‌شده روی درپوش کمک بگیرید. یا در سایت ایران ماکسیما به نقشه فیوزها مراجعه کنید.
مرحله سوم: تست رله فن
برای تست رله فن ماکسیما، مراحل زیر را دنبال کنید:
1. جابجا کردن رله مشابه
اگر رله‌ای در جعبه فیوز دارید که از همان نوع است (مثلاً رله کولر)، می‌توانید آن را موقتاً با رله فن جابجا کنید و بررسی کنید آیا فن کار می‌کند یا خیر.
2. تست با مولتی‌متر (برای افراد فنی‌تر)
-
-
رله را بیرون بکشید.
-
با استفاده از مولتی‌متر در حالت تست بوق (continuity)، پایه‌های رله را بررسی کنید.
-
هنگام اتصال برق ۱۲ ولت به پایه‌های کنترلی (معمولاً 85 و 86)، باید صدای کلیک شنیده شود و مدار داخلی بسته شود.
-
اگر هیچ واکنشی نبود، رله معیوب است.
-
3. بررسی سوکت فن
گاهی مشکل از سوکت یا سیم‌کشی متصل به رله است نه خود رله. مطمئن شوید که کانکتورها زنگ‌زده یا لق نباشند.
با اجرای دقیق این مراحل، شما به‌سادگی می‌توانید محل رله فن ماکسیما را پیدا کرده، آن را تست کنید و در صورت نیاز، اقدام به تعویض کنید. این روش‌ها نیاز به ابزار تخصصی یا دانش فنی پیچیده ندارند و کاملاً قابل اجرا برای دارندگان ماکسیما در ایران هستند.
رله فن در جعبه فیوز جلو یا کنار باتری؟
در بیشتر مدل‌های ماکسیما موجود در بازار ایران، رله فن در جعبه فیوزی قرار دارد که درون محفظه موتور و دقیقاً کنار باتری نصب شده است. این جعبه فیوز اصطلاحاً به آن “جعبه فیوز اصلی موتور” گفته می‌شود و در سمت راننده (چپ خودرو) قرار گرفته. داخل این جعبه، چندین رله خاکستری یا آبی‌رنگ قرار دارد که دو یا سه تای آن‌ها مرتبط با فن خنک‌کننده موتور هستند.
برخلاف تصور بعضی از رانندگان، ماکسیما دارای دو جعبه فیوز اصلی نیست که یکی در جلو و یکی کنار باتری باشد. بلکه جعبه فیوز فن، همان جعبه فیوز کنار باتری است. تنها یک جعبه فیوز کابین (داخل خودرو، زیر فرمان) و یک جعبه فیوز موتور وجود دارد.
نکته کاربردی: روی درب جعبه فیوز موتور، یک نقشه ساده از چیدمان رله‌ها و فیوزها چاپ شده است. با بررسی این نقشه می‌توانید به‌راحتی رله‌های مربوط به فن را پیدا کنید. در این دیاگرام‌ها معمولاً با عباراتی مثل Fan Relay, Cooling Fan, یا Radiator Fan مشخص می‌شوند.
در صورت شک یا نبود برچسب واضح روی درب جعبه، بهتر است به راهنمای فنی خودرو یا محتوای تخصصی ایران ماکسیما مراجعه کنید؛ چراکه اطلاعات اشتباه ممکن است منجر به تعویض اشتباهی رله یا فیوز غیرمرتبط شود.
مطالعه مقاله مرتبط: تعمیر موتور فن ماکسیما
تفاوت رله فن بزرگ و کوچک ماکسیما
در سیستم خنک‌کننده ماکسیما، دو رله اصلی برای کنترل فن استفاده می‌شود که به‌صورت عامیانه بین مکانیک‌ها و کاربران به نام‌های رله فن بزرگ و رله فن کوچک شناخته می‌شوند. درک تفاوت این دو رله برای عیب‌یابی، تعویض یا حتی تست عملکرد فن بسیار ضروری است؛ چون اختلال در هر کدام می‌تواند تأثیر مستقیمی بر دمای موتور داشته باشد.
رله فن کوچک (Low Speed Fan Relay):
رله‌ای است که وظیفه‌ی کنترل سرعت پایین فن رادیاتور را دارد. زمانی که دمای موتور هنوز خیلی بالا نرفته و نیاز به خنک‌کاری سبک‌تری وجود دارد، این رله وارد مدار می‌شود.
مشخصات:
-
معمولاً سایز فیزیکی کوچک‌تری دارد
-
در نقشه جعبه فیوز با عبارت‌هایی مثل Fan LO یا Low Speed Relay مشخص می‌شود
-
خرابی این رله باعث می‌شود فن تنها در مواقع اضطراری (سرعت بالا) روشن شود
رله فن بزرگ (High Speed Fan Relay):
این رله وظیفه دارد فن را با بالاترین سرعت ممکن به کار بیندازد، زمانی که دمای موتور به سطح هشدار رسیده یا کولر خودرو روشن است.
مشخصات:
-
ابعاد کمی بزرگ‌تر نسبت به رله کوچک دارد (از همین‌جا اسمش اومده)
-
معمولاً با عنوان Fan HI یا High Speed Relay در نقشه مشخص می‌شود
-
خرابی این رله ممکن است باعث شود فن با وجود بالا رفتن دما، هیچ‌وقت به سرعت بالا نرسد و موتور داغ کند
چرا دانستن این تفاوت مهم است؟
خیلی از مواقع کاربران ماکسیما بدون اطلاع از تفاوت این دو، رله اشتباهی را جابه‌جا یا تعویض می‌کنند. این کار ممکن است مشکل فن را حل نکند یا حتی شرایط را بدتر کند. بنابراین اگر قصد تست، تعویض یا عیب‌یابی دارید، حتماً ابتدا مطمئن شوید کدام رله مربوط به کدام عملکرد است.
نقش و اهمیت رله فن در خودروی ماکسیما
در خودروی ماکسیما، یکی از قطعات الکترونیکی حیاتی که عملکرد صحیح سیستم خنک‌کننده را تضمین می‌کند، رله فن است. این قطعه شاید از نظر اندازه کوچک باشد، اما نقش آن در حفظ سلامت موتور خودرو بسیار بزرگ و حیاتی است.
بدون وجود رله فن، یا در صورت خرابی آن، ارتباط الکتریکی بین ECU یا سنسور دمای موتور و فن رادیاتور قطع می‌شود؛ نتیجه؟ گرمای بیش از حد، کاهش بازدهی موتور، و در نهایت آسیب جدی به پیشرانه.
رله فن به‌عنوان یک سوئیچ الکترونیکی بین ECU (یا سنسور حرارتی) و فن رادیاتور عمل می‌کند. هر زمان که دمای موتور به حد مشخصی برسد، ECU دستور فعال شدن فن را صادر می‌کند. این دستور از طریق رله به فن منتقل می‌شود. به زبان ساده‌تر، رله نقش کلید برق اتوماتیک را دارد.
اگر این رله:
-
دیر عمل کند → فن با تأخیر روشن می‌شود
-
عمل نکند → فن اصلاً روشن نمی‌شود
-
گیر کند → فن بیش‌ازحد روشن می‌ماند یا موتور هنگام خاموش کردن خودرو همچنان صدای فن می‌دهد
در خودروی ماکسیما، به دلیل توان بالای پیشرانه و سیستم خنک‌کاری حساس، وظیفه رله فن حتی حیاتی‌تر از بسیاری از خودروهای هم‌رده است. ماکسیما به‌طور پیش‌فرض دمای موتور بالاتری نسبت به خودروهای اقتصادی دارد، بنابراین اگر فن درست عمل نکند یا اصلاً روشن نشود، مشکلاتی مثل:
-
بالا رفتن آمپر آب
-
افت توان موتور
-
روشن شدن چراغ چک
-
حتی آسیب به واشر سرسیلندر
همگی ممکن هستند.
جمع بندی
در این مقاله از ایران ماکسیما، تعیمرگاه ماکسیما سعی کردیم به یکی از سوالات پرتکرار کاربران یعنی «رله فن ماکسیما کجاست؟» پاسخ دقیق، تصویری و کاربردی بدهیم. همان‌طور که دیدید، رله فن قطعه‌ای نسبتاً ساده اما فوق‌العاده مهم در سیستم خنک‌کاری خودرو است که در صورت خرابی آن، ممکن است موتور دچار آسیب جدی شود.
در نهایت، اگر مالک خودروی ماکسیما هستید یا به تعمیر آن علاقه دارید، دانستن محل، عملکرد و تفاوت رله فن‌ها، برای شما یک ضرورت محسوب می‌شود؛ نه فقط یک اطلاعات فنی ساده.
سوالات متداول
رله فن ماکسیما کجاست و چطور پیداش کنیم؟
رله فن ماکسیما داخل جعبه فیوز کنار باتری قرار گرفته. با باز کردن درب جعبه، نقشه‌ای روی آن قرار دارد که جای دقیق رله‌ها را مشخص می‌کند. در مقاله، آموزش تصویری برای پیدا کردن این قطعه ارائه شده است.
2. تفاوت بین رله فن بزرگ و کوچک در ماکسیما چیه؟
رله فن کوچک برای فعال‌سازی فن با دور پایین و رله فن بزرگ برای فعال‌سازی فن با دور بالا استفاده می‌شود. هرکدام نقش جداگانه‌ای در مدیریت دمای موتور دارند و نباید با هم اشتباه گرفته شوند.
3. چطور بفهمم رله فن ماکسیما خراب شده؟
از نشانه‌های رایج خرابی رله فن ماکسیما می‌توان به بالا رفتن آمپر آب، روشن نشدن فن، یا روشن ماندن بی‌دلیل آن حتی بعد از خاموش شدن موتور اشاره کرد. برای اطمینان می‌توانید با جابه‌جایی رله مشابه یا استفاده از تستر رله، سلامت آن را بررسی کنید.
4. چرا اهمیت رله فن در ماکسیما بیشتر از خودروهای دیگه‌ست؟
ماکسیما دارای موتور قدرتمندی است که حساسیت بالایی به افزایش دما دارد. بنابراین، عملکرد صحیح رله فن در این خودرو، نقش بسیار مهمی در جلوگیری از آسیب‌های گرمایی به موتور ایفا می‌کند.
